1、適用范圍

1.1區、 2區IIA- II C類爆炸性氣體環境，和/或21區、22區可燃性粉塵場所

2.溫度組別：T1~T6

3.戶內、戶外（IP65）

4.用于化工、煉油、石油開采、海洋石油平臺、油輪、等危險場所。

2、技術參數

適用范圍：用于1區和2區，用于21區和22區

防爆標志：Ex ed ⅡC T6 DIP A21 TA，T6

使用環境溫度：-40℃≤ Ta≤ 40℃

防護等級：IP65

額定電壓：高達250V

額定電流：高達16A

安裝布局：中心間距40、60mm

外殼材料：抗靜電玻璃纖維強化聚脂(SMC)

3、外殼設計說明

外殼采用耐沖擊的抗靜電玻璃纖維強化聚酯材料制成，所有的金屬部件均耐腐蝕。蓋和基座的結合面設計成凹凸型，設有發泡硅橡膠密封結構，確保了IP65防護等級。

外殼之間可以組合使用，組合起來形成一個大的配置。兩個元件中心之間的標準距離為40mm，此系列控制箱按不同元件數量選擇外殼。板前導軌型內裝元件直接卡在標準35mm導軌上，元件上凸起的定位點和導軌中的凹槽保證了元件安裝在固定位置上。外殼電纜入口分上下左右，可選塑制或金屬電纜密封套。

1.多個外殼組合一起

2.內置元件安裝在導軌上

3.所有金屬部件均耐腐蝕

4、產品特點

1.鋁合金壓鑄外殼， 表面高壓靜電噴塑；

2.殼體、 殼蓋接合處為迷宮式結構， 密封條采用耐高溫、抗老化硅橡膠， 具有良好的防塵、防水等性能；

3.增安型外殼， 母塊結構可根據用戶需要， 隨意組裝， 內裝防燥元件（指示燈、 電流表、轉速表、 電位器、 控制按鈕及控制轉換開關等）；

4.防爆元件安裝簡便， 導軌式結構能快速安裝在帶定位的導軌上（保證元件在確定位置上），方便安裝、 維修維護；

5.內裝元件可根據用戶要求進行排列、 生產；

6.緊急停止根據要求可配防誤操作機構和加裝掛鎖（需要時）；

7.不銹鋼外露緊固件為防掉式結構， 防止開蓋螺絲脫落，方便安裝和檢修；

8.鋼管或電纜布線。

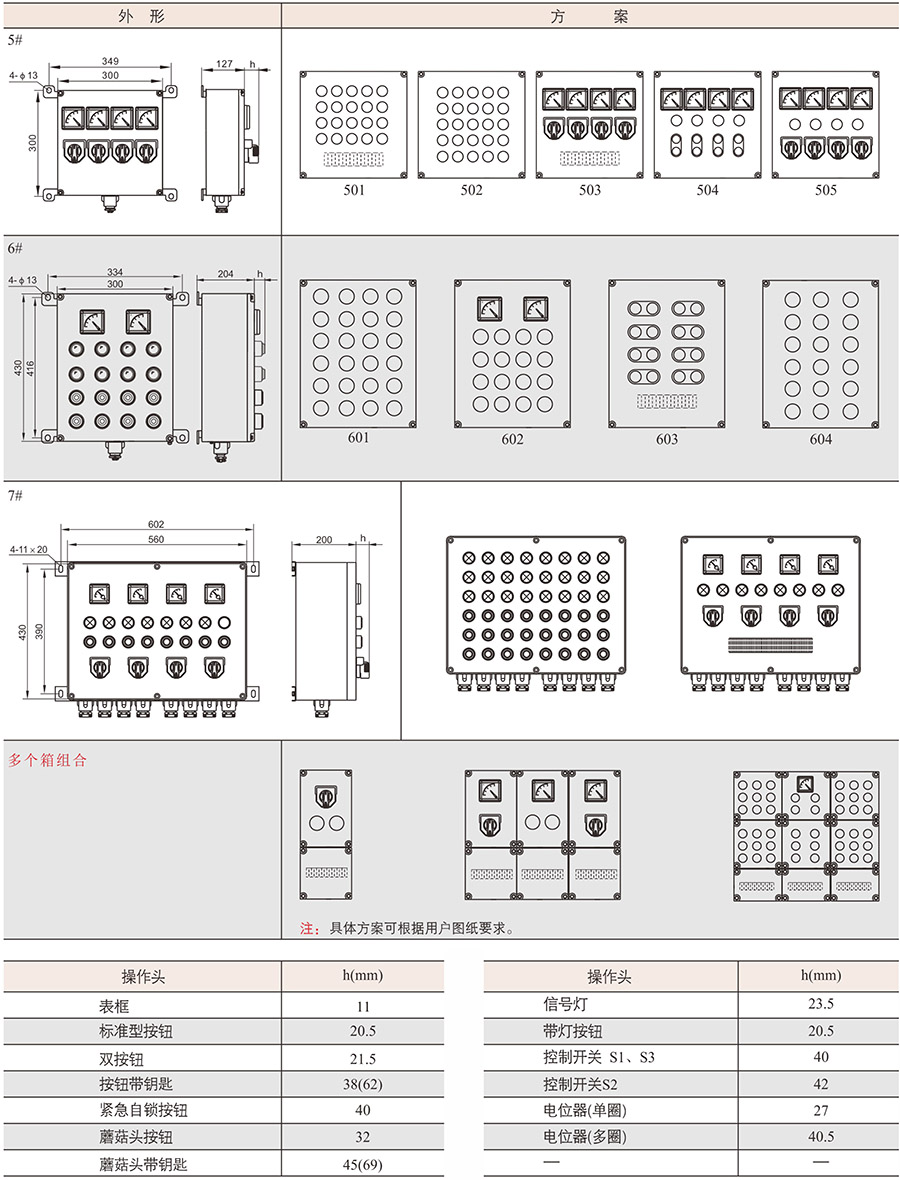

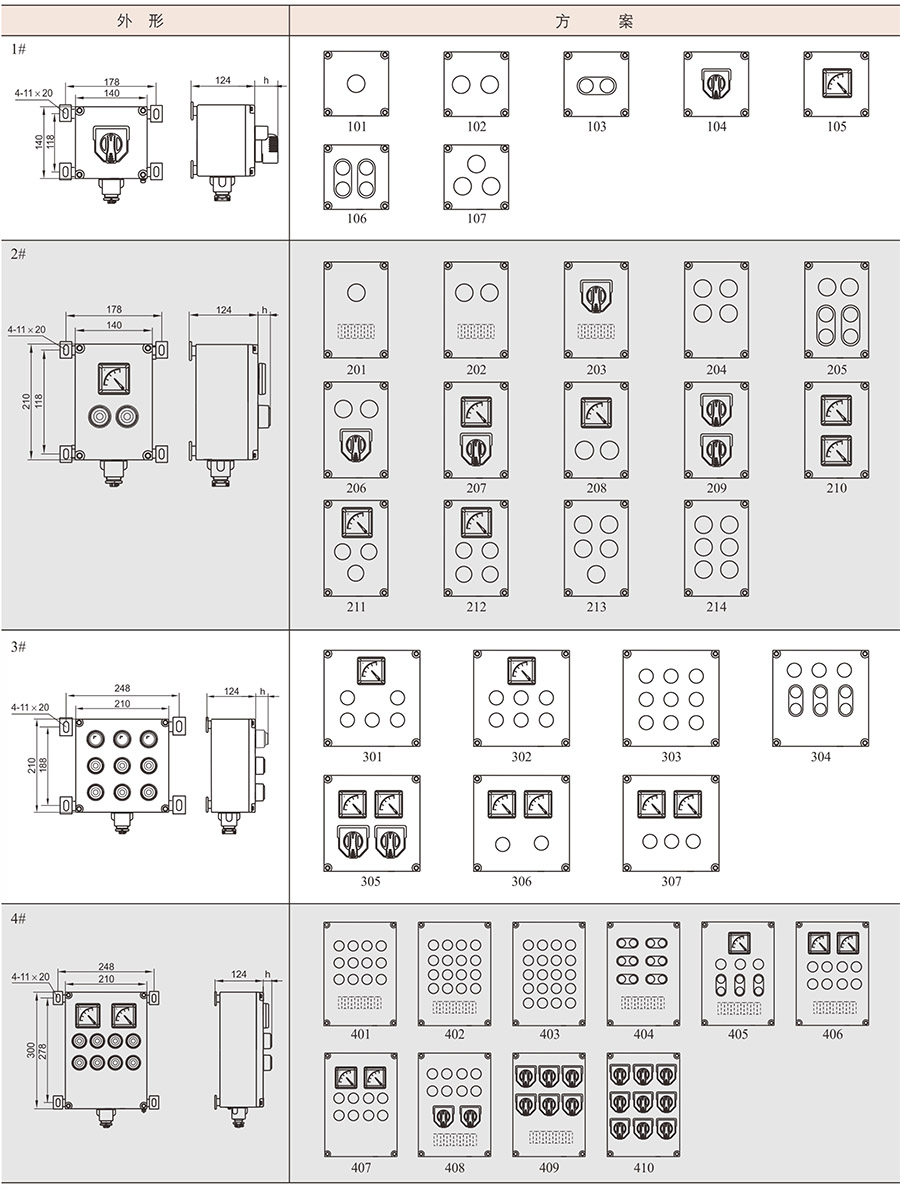

5、方案例舉
